Câbler une prise électrique dans un tableau de répartition semble simple : un module, deux fils, un peigne. Les retours de contrôle Consuel racontent une autre histoire. Entre une fixation non conforme, une section de câble sous-dimensionnée ou un raccordement inversé, les motifs de refus liés aux prises modulaires de tableau reviennent avec une régularité qui mérite qu’on s’y arrête.
Section de câble et calibre du disjoncteur : les écarts qui posent problème
La prise modulaire installée en façade de tableau est alimentée comme n’importe quel circuit de prises. Elle doit respecter les mêmes règles de dimensionnement que les prises murales du logement, ce que beaucoup d’installateurs négligent en la traitant comme un accessoire secondaire.
| Calibre du disjoncteur | Section de câble minimale | Usage courant |
|---|---|---|
| 16 A | 2,5 mm² | Prise de tableau standard, petit outillage, chargeur |
| 20 A | 2,5 mm² | Circuit spécialisé (électroménager de forte puissance) |
| 10 A | 1,5 mm² | Éclairage uniquement, pas adapté pour une prise de tableau |
L’erreur la plus documentée consiste à raccorder la prise modulaire sur un disjoncteur 10 A avec du câble en 1,5 mm², comme s’il s’agissait d’un circuit d’éclairage. La norme NF C 15-100 impose un disjoncteur 16 A et un câble de 2,5 mm² pour tout circuit de prises de courant, y compris celles intégrées au tableau.
Un câble sous-dimensionné chauffe sous charge. Dans l’espace confiné d’un coffret électrique, cette montée en température affecte aussi les modules voisins et accélère le vieillissement des isolants.
Fixation à griffes dans le tableau : un motif de refus Consuel depuis 2024
La révision 2024 de la NF C 15-100 a explicitement interdit la fixation à griffes pour les prises en installation neuve. Seule la fixation par vis dans une boîte adaptée est désormais acceptée. Ce point concerne aussi les prises modulaires montées en façade de tableau.
Beaucoup d’articles traitant du câblage de tableau ne mentionnent pas cette contrainte. Elle suffit pourtant à faire refuser une installation par le Consuel, même si le reste du raccordement est techniquement correct.
Pour une prise modulaire de tableau, la fixation se fait sur rail DIN, ce qui règle le problème dans la majorité des cas. Le risque apparaît quand un installateur ajoute une prise encastrée à proximité immédiate du coffret (pour alimenter une box internet, par exemple) en utilisant une boîte à griffes récupérée. Ce montage, courant en rénovation, ne passe plus le contrôle de conformité.

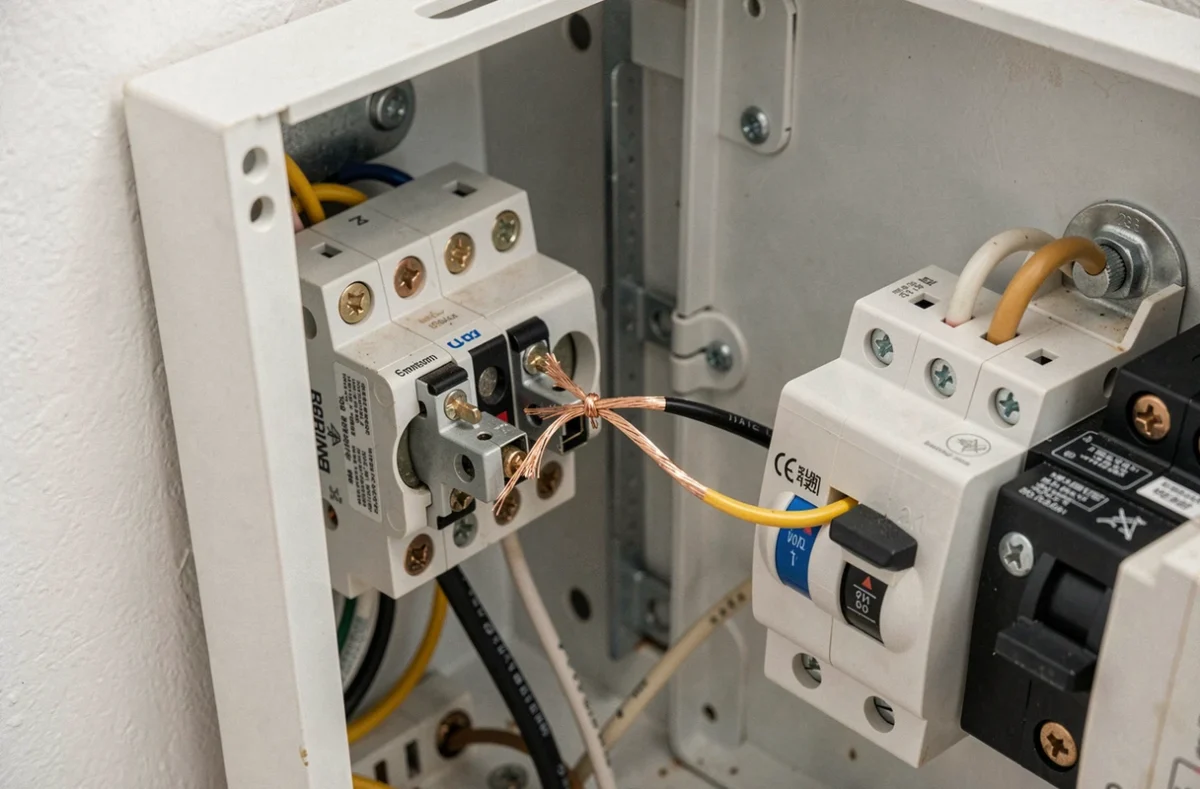

Inversion phase-neutre et raccordement au peigne : deux erreurs de câblage distinctes
L’inversion phase-neutre reste l’erreur de câblage la plus fréquente sur les prises de tableau. Sur un module standard, la phase se raccorde à droite et le neutre à gauche (vu de face). Inverser les deux ne provoque pas de dysfonctionnement immédiat sur un appareil résistif, mais cela fausse la logique de coupure du disjoncteur et crée un risque lors d’une intervention ultérieure.
Le raccordement au peigne de distribution
La prise modulaire doit être alimentée en aval d’un interrupteur différentiel, comme tout autre circuit. Raccorder la prise directement sur le peigne horizontal sans passer par un différentiel supprime la protection contre les fuites de courant. Cette configuration est non conforme et dangereuse, surtout dans un tableau où l’on intervient parfois les mains à proximité de conducteurs sous tension.
- Chaque prise modulaire doit être protégée par son propre disjoncteur divisionnaire (16 A minimum pour une prise standard)
- Ce disjoncteur doit être placé en aval d’un interrupteur différentiel 30 mA, de type A ou AC selon les circuits associés sur la même rangée
- Le peigne de répartition ne remplace pas la protection différentielle : il distribue la phase et le neutre, il ne détecte aucun défaut d’isolement
Nombre de prises modulaires dans le tableau : ce que la norme impose réellement
Depuis 2015, la NF C 15-100 impose la présence d’au moins deux prises modulaires dans le tableau de répartition d’un logement neuf. Ces prises servent à alimenter les équipements de communication (box, switch, NAS) installés dans la gaine technique logement (GTL).
L’erreur fréquente ne porte pas sur l’oubli de ces prises (les fabricants de coffrets pré-équipés les intègrent désormais), mais sur leur positionnement et leur raccordement. Deux points méritent attention :
- Les deux prises doivent être sur des circuits distincts ou sur un circuit dédié, pas repiquées sur un circuit existant de prises murales (le piquage crée un point de faiblesse et complique le repérage des circuits)
- Elles doivent être accessibles sans démontage du capot du tableau, ce qui exclut un montage derrière les modules de protection
- Leur alimentation passe par un disjoncteur identifié et repéré sur le schéma de l’installation, comme tout circuit de prises
Prise de courant pour tableau et mise à la terre : le fil vert-jaune oublié
La mise à la terre d’une prise modulaire dans le tableau est rarement omise quand l’installateur est un professionnel. En revanche, en auto-installation, le fil de terre est parfois coupé trop court ou simplement non raccordé, faute de borne de terre accessible à proximité immédiate du module.
Le bornier de terre du tableau se trouve généralement en bas du coffret. Le conducteur vert-jaune de la prise modulaire doit y être raccordé avec une longueur suffisante pour ne pas être sous tension mécanique. Un fil tendu risque de se déconnecter avec les vibrations ou lors d’une intervention sur un module voisin.
Tester la continuité de terre après le montage, à l’aide d’un multimètre entre la broche de terre de la prise et le bornier, permet de vérifier que le raccordement est effectif. Un défaut de terre sur une prise de tableau est plus grave que sur une prise murale, car le tableau concentre l’ensemble des conducteurs actifs du logement dans un espace réduit.
Le câblage d’une prise de tableau obéit aux mêmes exigences que celui de n’importe quel circuit de prises, avec une contrainte supplémentaire : la proximité immédiate de conducteurs sous tension et de modules de protection. Chaque raccordement approximatif dans cet espace a des conséquences amplifiées. Le contrôle le plus efficace reste le test systématique de chaque circuit après montage, avant toute remise sous tension.
