Un radiateur fonte de récupération pèse facilement plusieurs dizaines de kilos à vide, et davantage une fois rempli. Poser un pied en fonte pour radiateur sans percer le sol suppose de compenser l’absence de fixation mécanique par un travail rigoureux sur la répartition des charges et la stabilité latérale. Ce guide détaille les points techniques que les notices constructeurs et les articles généralistes laissent de côté.
Charge en service d’un radiateur fonte : calcul avant choix du pied
Nous observons que la plupart des guides orientés installation raisonnent sur le poids de la fonte à vide. C’est une erreur de dimensionnement. La charge en service intègre la masse d’eau contenue dans chaque élément, et c’est cette valeur qui détermine la capacité portante requise pour chaque pied.
A voir aussi : Comment réaliser l'installation d'une porte palière ?
Un radiateur ancien à colonnes, selon le nombre d’éléments et leur hauteur, peut dépasser largement le seuil où deux pieds standards suffisent. Ajoutez un coefficient de sécurité d’au moins 20 % à la charge en service pour tenir compte des à-coups hydrauliques lors du remplissage ou de la purge.
Le nombre de pieds dépend directement de cette charge totale. Pour un radiateur long (plus de six éléments), nous recommandons un troisième point d’appui central afin d’éviter toute flexion du corps de chauffe, même si le fabricant n’en prévoit que deux.
A voir aussi : Installation d'une serrure 3 points : guide exhaustif
Structure porteuse sous le sol : le facteur que les guides ignorent
Sans perçage, le pied repose librement sur le revêtement. Toute la question est de savoir ce qui se trouve en dessous. Un plancher bois ancien, une dalle béton et un parquet flottant sur sous-couche n’absorbent pas la charge de la même façon.
Plancher bois et solives
Sur un plancher à solives, la charge ponctuelle d’un pied peut provoquer un affaissement progressif si elle tombe entre deux solives. Repérez l’axe des solives (détecteur de montants ou simple tapotement) et positionnez chaque pied au-dessus d’une solive. C’est la seule précaution qui remplace réellement un ancrage mécanique au sol.
Dalle béton et carrelage
Sur dalle béton, le risque structural est quasi nul. Le risque est esthétique : un pied fonte posé directement sur un carreau ancien ou irrégulier concentre la pression sur un point et peut fissurer l’émail. Une plaque de répartition sous chaque appui (acier ou caoutchouc dense) élimine ce problème en diffusant la charge sur une surface plus large.
Parquet flottant
Le parquet flottant est le cas le plus délicat. La sous-couche compressible crée un effet de ressort sous charge statique prolongée. Sans plaque rigide intercalaire, le pied s’enfonce progressivement et le radiateur bascule. Nous recommandons une cale rigide (contreplaqué marine, plaque d’acier) découpée aux dimensions du pied, posée sous le revêtement ou entre le pied et le sol.
Stabilité latérale sans fixation au sol : solutions concrètes
Un pied non percé ne résiste à aucune sollicitation latérale. Sur un radiateur raccordé en bicône avec des tubes rigides, le réseau de tuyauterie assure un maintien relatif. Sur un raccordement flexible (PER gainé, multicouche), le radiateur peut glisser ou pivoter sous une poussée accidentelle.
Trois approches permettent de sécuriser l’ensemble sans percer :
- Un système d’attache murale haute (wall stay) fixé au mur par cheville, qui maintient le haut du radiateur contre la paroi et empêche le basculement avant. Le mur encaisse l’effort latéral, pas le sol.
- Des patins antidérapants en caoutchouc vulcanisé collés sous la base du pied. Le coefficient de friction sur carrelage ou parquet suffit à bloquer le glissement sous charge normale.
- Un calage par cales biaises entre le pied et la plinthe, qui transforme la plinthe en butée latérale sans aucun perçage du sol.
La combinaison attache murale haute et patins antidérapants offre la meilleure stabilité sans toucher au revêtement de sol. L’attache murale reprend le couple de basculement, les patins empêchent le glissement.
Réglage de la hauteur et correction de planéité
Poser un radiateur fonte sur un sol parfaitement plan est l’exception. Les sols anciens présentent des flèches, des pentes, des carreaux décalés. Un pied réglable compense ces défauts, mais son mécanisme de réglage (vis de calage ou tige filetée) a une course limitée.
Nous recommandons de vérifier la planéité au niveau à bulle avant la pose. Si l’écart dépasse la course de réglage du pied, une cale fine en caoutchouc dense corrige les défauts de planéité sans introduire de jeu. Évitez les cales en bois brut : elles se compriment avec le temps sous charge permanente et le radiateur finit par bancaler.
Le réglage se fait radiateur vide, puis se vérifie après remplissage. La déformation élastique du sol sous charge modifie parfois l’assiette. Un quart de tour de vis de calage après mise en eau suffit généralement à corriger.
Corrosion du pied fonte et protection du sol

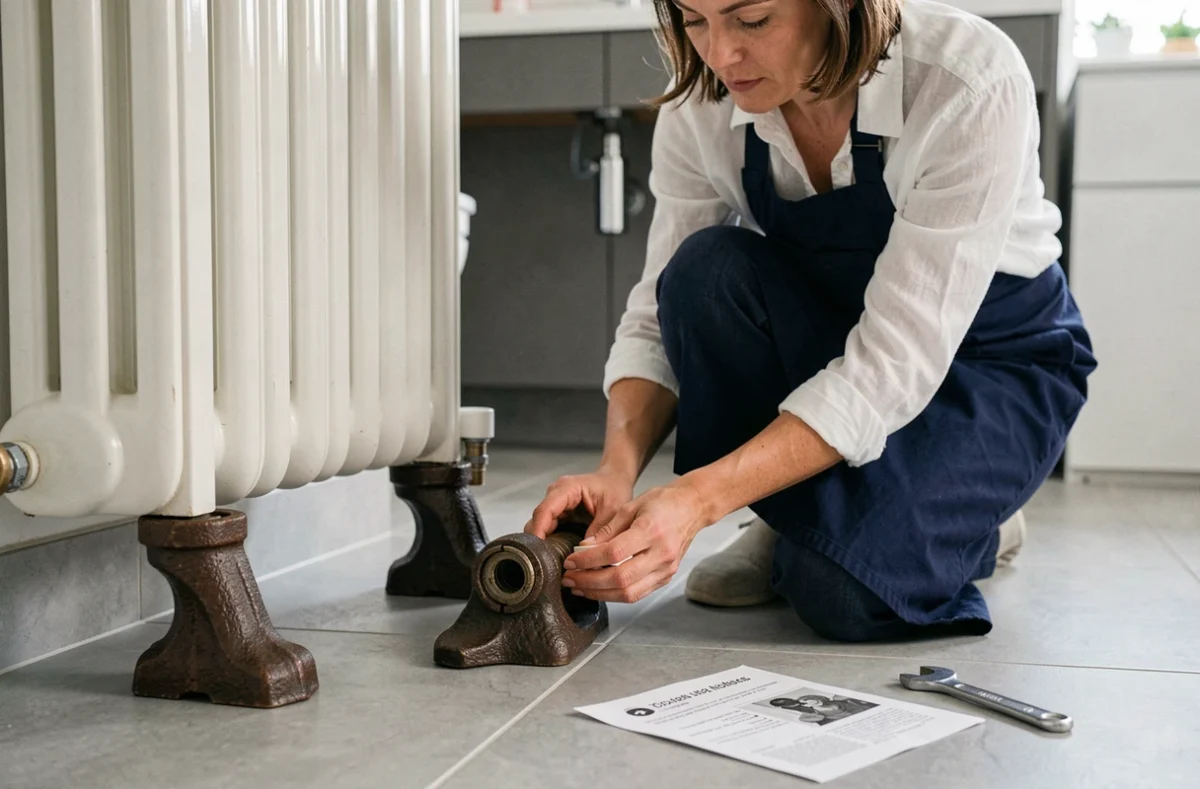

Un pied en fonte brute posé sur un sol humide (salle de bain, buanderie, rez-de-chaussée mal ventilé) développe de la rouille à sa base. Cette corrosion tache le revêtement de façon permanente, surtout sur pierre naturelle ou carrelage poreux.
La parade est simple : appliquer deux couches de peinture antirouille sur la base du pied avant la pose, et intercaler un patin en matériau non absorbant (néoprène, EPDM) entre le pied et le sol. Ce patin joue un double rôle : protection contre la corrosion de contact et amortissement des vibrations transmises par le circuit hydraulique.
Inspectez la base des pieds chaque année lors de la remise en route du chauffage. Un début de rouille traité à ce stade se neutralise en quelques minutes. Laisser la corrosion progresser fragilise la section portante du pied et compromet la sécurité de l’installation.
Un pied fonte correctement dimensionné, posé sur une plaque de répartition adaptée au type de sol, avec une attache murale haute en complément, offre une stabilité comparable à une fixation par perçage. La contrainte principale reste le suivi dans le temps : vérification annuelle du calage, de l’état du patin et de la corrosion de contact.
