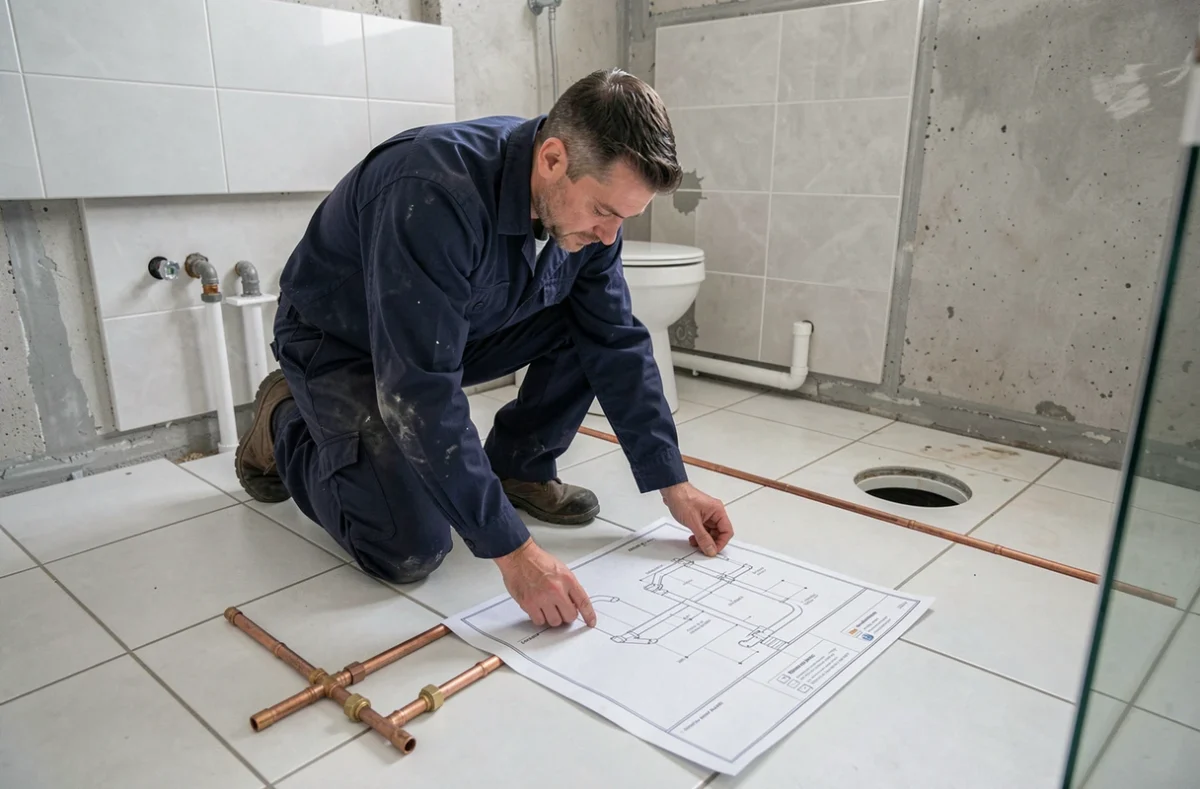

Lire un schéma de WC avant de percer le moindre trou évite des erreurs coûteuses sur le positionnement de la cuvette, le raccordement et l’évacuation. Un WC schéma condense en un seul document les cotes d’implantation, les distances de dégagement et les hauteurs de sortie, mais encore faut-il savoir quelles mesures compter et à partir de quel niveau les lire.
Cotes de référence sur un WC schéma : sol fini contre dalle brute
Le piège le plus fréquent lors de la lecture d’un schéma de WC concerne le niveau de référence. Toute cote doit être lue à partir du sol fini, c’est-à-dire après chape, isolant, colle et carrelage. Prendre la dalle brute comme point de départ fausse la hauteur d’évacuation et la position finale de la cuvette.
A lire aussi : Comment trouver un bon artisan ?
Concrètement, l’épaisseur cumulée de ces couches peut modifier la hauteur de sortie de plusieurs centimètres. Si le schéma indique une hauteur de centre d’évacuation et que vous mesurez depuis la dalle nue, le raccord sera décalé une fois le revêtement posé.
| Élément de sol | Impact sur la cote finale |
|---|---|
| Dalle brute seule | Niveau de base, non utilisable comme référence pour le schéma |
| Chape de ragréage | Rehausse variable selon l’état du support |
| Isolant + colle + carrelage | Ajoute une épaisseur supplémentaire significative |
| Sol fini complet | Seul niveau valable pour appliquer les cotes du schéma |
Avant de reporter les mesures du plan sur le terrain, vérifiez si le sol est déjà au niveau fini. Si le carrelage n’est pas encore posé, estimez l’épaisseur totale restante et ajustez chaque cote en conséquence.
A découvrir également : Comment choisir un bon menuisier ?
Hauteur d’évacuation WC : pourquoi il n’existe pas de cote universelle
Beaucoup de guides donnent une hauteur « standard » pour la sortie d’évacuation. En réalité, la bonne cote dépend du modèle de cuvette choisi. Un WC à sortie horizontale et un WC à sortie verticale n’ont pas le même axe de raccordement, et deux cuvettes à sortie horizontale de marques différentes peuvent présenter des centres de sortie décalés.
La seule source fiable est la fiche technique du fabricant. Elle indique la position exacte de l’axe d’évacuation par rapport au sol fini et la distance au mur arrière. Un schéma générique trouvé en ligne peut servir de repère global, mais il ne remplace pas cette donnée constructeur.
Sortie horizontale ou verticale : ce que le schéma change
Sur un WC schéma, la sortie horizontale est représentée par un tuyau qui part vers le mur arrière, tandis que la sortie verticale descend directement dans le sol. La différence conditionne l’emplacement de la cuvette dans la pièce.
- Sortie horizontale : la cuvette doit être positionnée pour que son axe de sortie corresponde exactement à l’entrée du manchon mural, ce qui impose une distance précise entre le mur et le centre du tuyau d’évacuation.
- Sortie verticale : le raccord se fait au sol, ce qui offre plus de liberté sur la distance au mur mais exige que la sortie au plancher soit parfaitement alignée avec l’axe de la cuvette.
- Sortie universelle (certains modèles) : le coude fourni permet de passer d’une config à l’autre, mais la hauteur de raccordement reste dictée par la fiche technique.
Lire le schéma sans connaître le type de sortie de votre cuvette revient à travailler avec des données incomplètes.
Dégagements et distances d’implantation sur le plan WC
Un WC schéma ne se limite pas au raccordement. Il intègre aussi les zones de dégagement nécessaires autour de la cuvette. Un minimum de 60 cm devant la cuvette est généralement recommandé pour un usage confortable. Sur les côtés, un espace libre de part et d’autre permet de ne pas se cogner aux murs ou aux meubles.
Pour un WC avec lave-mains intégré, la longueur totale nécessaire dans la pièce augmente sensiblement. Les guides de conception récents mentionnent un minimum de 1,20 m de longueur disponible dans ce cas.
Position du robinet d’arrêt sur le schéma
Un détail souvent négligé sur les schémas d’implantation : le robinet d’arrêt doit rester visible et accessible après habillage. Si un coffrage ou un bâti-support masque la tuyauterie, prévoyez une trappe de visite. En cas de fuite, un robinet inaccessible transforme un incident mineur en dégât des eaux.
Sur le schéma, repérez le symbole de l’arrivée d’eau et vérifiez qu’aucun élément de finition (meuble, habillage de gaine) ne viendra bloquer l’accès.

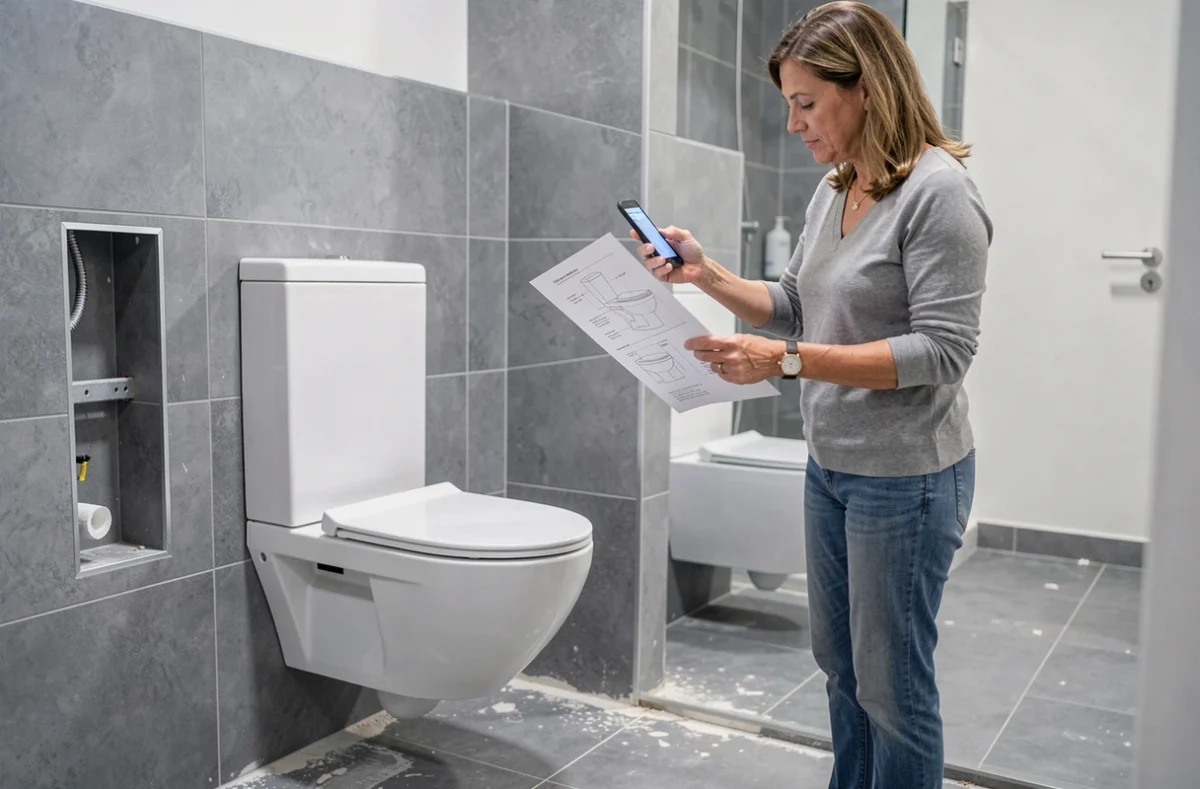

WC suspendu : lire le schéma du bâti-support
Le schéma d’un WC suspendu ajoute une couche de lecture par rapport à un modèle à poser. Le bâti-support, cadre métallique encastré dans la cloison, doit être ancré à la fois au sol et au mur porteur. Les notices récentes insistent sur un contrôle au niveau à bulle avant le serrage définitif des fixations.
Le schéma du bâti-support indique la hauteur de la cuvette par rapport au sol fini, la position des tiges filetées de fixation et l’emplacement du réservoir encastré. La hauteur d’assise se règle lors de la pose du bâti, pas après. Une erreur à ce stade est irréversible sans dépose complète de l’habillage.
Accès de maintenance dans la cloison technique
Un point rarement visible sur les schémas simplifiés : prévoir une trappe d’accès au mécanisme de chasse est indispensable. Le réservoir encastré, la vanne d’alimentation et le mécanisme de remplissage doivent pouvoir être atteints sans démolir le carrelage. Le schéma d’implantation doit donc indiquer non seulement la position du bâti, mais aussi la zone réservée à cette trappe, généralement au-dessus de la plaque de commande.
Interpréter un WC schéma correctement repose sur trois vérifications simples : confirmer que les cotes sont bien rapportées au sol fini, croiser chaque hauteur d’évacuation avec la fiche technique du modèle retenu, et s’assurer que les accès de maintenance restent dégagés après finition. Ces trois points déterminent si l’installation fonctionnera sans reprise.
