Sur une prise électrique française, trois conducteurs arrivent au boîtier : la phase, le neutre et la terre. Chacun a un rôle distinct dans le circuit. Inverser le neutre et la terre lors du branchement d’une prise 3 fils ne fait pas simplement disjoncter le tableau, cela peut rendre la protection différentielle inopérante et mettre sous tension la carcasse métallique d’un appareil.
Ce que le multimètre révèle quand neutre et terre sont inversés
Avant de démonter quoi que ce soit, un multimètre en position tension alternative permet de lire trois valeurs entre les trois bornes de la prise. Ces mesures suffisent à poser un diagnostic fiable.
A voir aussi : Comment choisir une prise legrand double adaptée à votre installation ?
Entre phase et neutre, la tension attendue est d’environ 230 V. Entre phase et terre, la valeur doit être identique ou très proche. Entre neutre et terre, la tension doit être quasi nulle, quelques volts tout au plus.
Si le multimètre affiche 230 V entre neutre et terre, deux conducteurs ont été permutés au raccordement. La phase se retrouve là où devrait être le neutre, ou le neutre occupe la borne de terre. Dans les deux cas, le circuit ne fonctionne plus comme prévu par la norme.
A découvrir également : Installation d'une serrure 3 points : guide exhaustif
Lecture rapide des trois mesures
- Phase-Neutre ≈ 230 V et Phase-Terre ≈ 230 V et Neutre-Terre ≈ 0 V : câblage correct.
- Phase-Neutre ≈ 230 V mais Neutre-Terre ≈ 230 V : la terre et la phase sont probablement inversées en amont, ou le neutre est raccordé à la borne de terre sur la prise.
- Aucune tension nulle part : le circuit n’est pas alimenté, vérifier le disjoncteur divisionnaire au tableau.
Rôle distinct du fil neutre et du fil de terre sur une prise 3 fils
Le fil neutre (bleu selon le code couleur en vigueur) assure le retour du courant vers le réseau de distribution. Il fait partie intégrante du circuit d’alimentation. Sans lui, aucun appareil ne fonctionne.
Le fil de terre (vert-jaune) ne transporte pas de courant en fonctionnement normal. Il relie les masses métalliques des appareils à la prise de terre de l’installation. Son unique fonction est d’évacuer un courant de défaut vers la terre pour que le différentiel 30 mA détecte la fuite et coupe le circuit.
Ces deux conducteurs ne sont pas interchangeables. Raccorder le neutre sur la borne de terre revient à supprimer le chemin de retour du courant. Raccorder la terre sur la borne du neutre met le circuit de protection en parallèle avec le circuit d’alimentation, ce qui fausse la détection de défaut.
Pourquoi le différentiel 30 mA ne protège plus en cas d’inversion
Un dispositif différentiel compare en permanence le courant qui part par la phase et le courant qui revient par le neutre. Si la différence dépasse 30 mA, il ouvre le circuit.
Quand le neutre et la terre sont inversés, le courant de retour emprunte le conducteur de terre au lieu du neutre. Le différentiel voit alors une différence permanente et déclenche de façon intempestive, ou pire, ne déclenche pas du tout si le défaut s’équilibre autrement dans l’installation. Chaque circuit de prises doit être protégé par un différentiel 30 mA, et cette protection n’a de sens que si le câblage respecte l’affectation des conducteurs.
Identifier le bon fil grâce au code couleur et au test de continuité
Le code couleur est le premier repère. Le conducteur bleu correspond au neutre, le vert-jaune à la terre, et tout autre couleur (rouge, marron, noir) à la phase. Dans les installations anciennes, ces conventions ne sont pas toujours respectées. Des fils gris ou noirs peuvent servir de neutre.
Quand les couleurs sont ambiguës, un test de continuité au multimètre tranche. Couper l’alimentation au disjoncteur général, puis mesurer la continuité entre le fil suspect à la prise et la barrette de terre du tableau. Si le multimètre indique une résistance très faible (bip sonore), c’est le conducteur de terre. La résistance de la prise de terre doit rester nettement inférieure à 100 ohms, idéalement sous 30 ohms, pour garantir un déclenchement efficace du différentiel.
Le fil restant, qui ne montre pas de continuité avec la barrette de terre mais en montre avec la barre de neutre du tableau, est bien le neutre.
Corriger le branchement d’une prise 3 fils étape par étape
Toute intervention commence par la mise hors tension du circuit concerné au disjoncteur divisionnaire. Vérifier l’absence de tension avec un VAT (vérificateur d’absence de tension) ou un multimètre directement sur les fils, pas sur la prise voisine.
Dénuder, repérer, raccorder

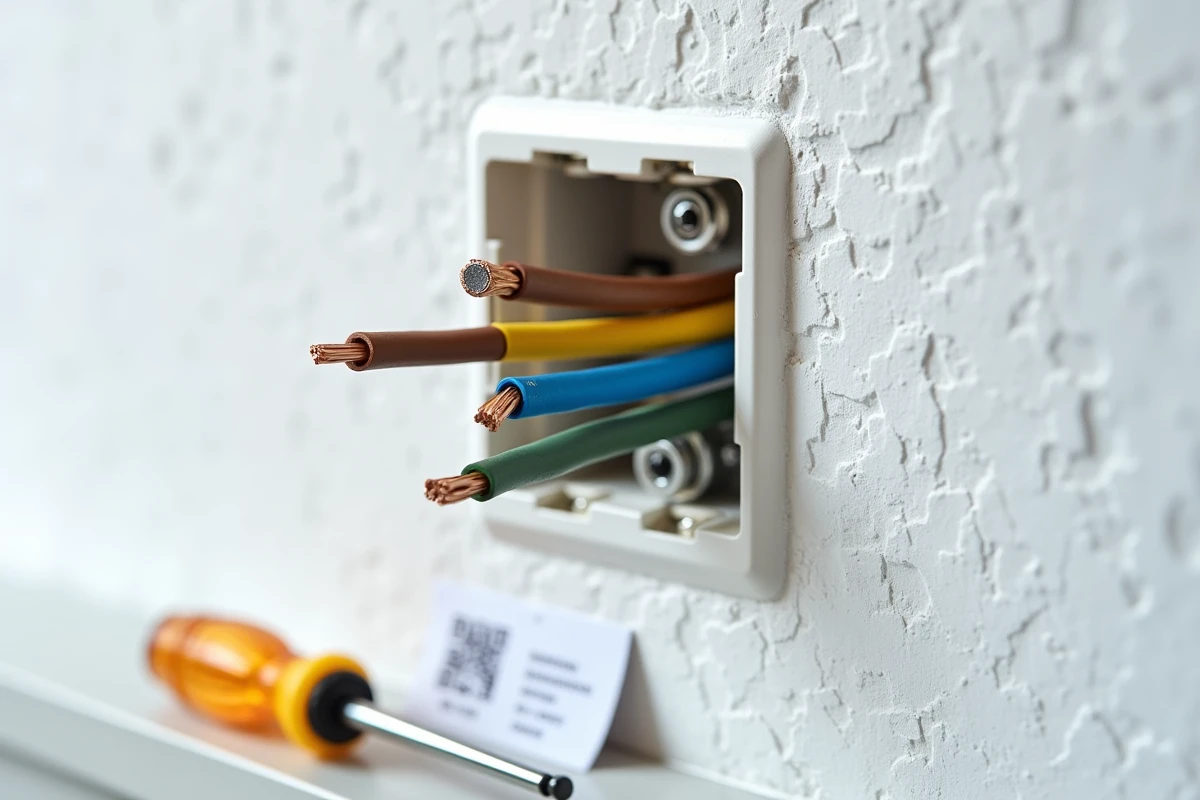

Retirer le mécanisme de la prise du boîtier d’encastrement. Déconnecter les trois fils. Si les couleurs sont conformes, le raccordement est direct :
- Fil bleu sur la borne marquée N (neutre), généralement à gauche.
- Fil vert-jaune sur la borne marquée du symbole de terre, en haut ou en bas du mécanisme selon le modèle.
- Fil de phase (rouge, marron, noir) sur la borne marquée L, généralement à droite.
Si les couleurs ne sont pas standards, se référer au test de continuité décrit plus haut pour identifier chaque conducteur avant de le fixer.
Cas des prises alimentées par plusieurs câbles
Dans certaines installations, deux ou trois câbles arrivent au même boîtier parce que la prise sert de point de repiquage vers d’autres prises du circuit. Les prises récentes n’acceptent qu’un seul conducteur par borne. La solution conforme consiste à utiliser des bornes de connexion automatiques (type Wago) à l’intérieur du boîtier d’encastrement pour regrouper les fils de même fonction, puis à tirer un seul conducteur vers chaque borne de la prise.
Vérification après remontage de la prise électrique
Une fois le mécanisme remonté et le disjoncteur réenclenché, reprendre le multimètre. Mesurer phase-neutre, phase-terre, neutre-terre. Les valeurs attendues restent les mêmes : environ 230 V sur les deux premières, quasi zéro sur la troisième.
Tester ensuite le différentiel 30 mA en appuyant sur son bouton test au tableau. Le dispositif doit couper instantanément. Si le déclenchement ne se produit pas, le câblage comporte encore une anomalie en amont et le circuit ne doit pas être utilisé.
Un dernier contrôle utile : brancher un appareil à carcasse métallique (grille-pain, fer à repasser) et vérifier au multimètre qu’aucune tension n’apparaît entre la carcasse et un point de terre fiable. Ce test confirme que le conducteur de protection remplit son rôle.
