La taille d’un panneau solaire conditionne directement le nombre de modules installables sur une toiture, et donc la puissance totale de l’installation. Un panneau résidentiel couvre en moyenne entre 1,7 m² et 2,2 m² de surface, selon sa puissance nominale.
Cette donnée brute ne dit rien de la surface réellement exploitable sur votre toit : contraintes de rive, obstacles, reculs réglementaires réduisent parfois de manière significative la zone de pose. Cet article détaille les dimensions par gamme de puissance, les règles de calepinage qui limitent la surface utile, et les critères de choix pour adapter la taille des panneaux à votre toiture.
Dimensions et surface par puissance : tableau comparatif
Les panneaux solaires photovoltaïques résidentiels se répartissent en deux grandes familles de format. Le choix entre l’une et l’autre dépend de la puissance unitaire visée et de la surface disponible sur le toit.
| Puissance unitaire | Longueur indicative | Largeur indicative | Surface par panneau | Poids indicatif |
|---|---|---|---|---|
| 300 à 400 Wc | 1,70 m à 1,76 m | 1,00 m à 1,13 m | Environ 1,7 m² | 18 à 21 kg |
| 500 Wc et plus | 1,90 m à 2,17 m | 1,10 m à 1,30 m | Environ 2 m² et au-delà | Environ 25 kg |
Un panneau de 400 Wc occupe une surface proche de celle d’un modèle de 300 Wc, pour une puissance supérieure. La différence de rendement vient de la qualité des cellules photovoltaïques, pas seulement de la taille du module.
En revanche, au-delà de 500 Wc, les dimensions augmentent nettement. Ces formats plus grands conviennent aux toitures spacieuses, mais posent des contraintes de manutention et de fixation sur des charpentes anciennes.
Surface utile de toiture : ce que le calepinage retire à votre toit
La surface brute de votre toiture ne correspond jamais à la surface exploitable pour des panneaux solaires. Le calepinage, c’est-à-dire le plan de pose des modules, tient compte de zones interdites que la plupart des simulateurs en ligne sous-estiment.
Reculs de rive sur toiture inclinée
Sur une toiture en pente, la règle de calepinage citée par l’AQC et Pro’Réno impose une zone de rive égale au dixième de la hauteur du bâtiment, sans dépasser le dixième de sa largeur. Sur une maison de 7 m de hauteur au faîtage, cela représente 70 cm de recul sur chaque bord du pan de toiture.
Pour une petite toiture ou un bâtiment exposé au vent, cette contrainte peut supprimer l’équivalent d’une rangée entière de panneaux. C’est l’un des premiers postes de perte entre la surface théorique et la surface réellement installable.
Reculs sur toiture-terrasse
Sur un toit plat, les contraintes sont encore plus strictes. L’Avis Technique ATec 21/21-75_V5 prévoit 1 m de recul en périphérie et 0,50 m autour de chaque équipement ou pénétration (ventilation, cheminée, trappe d’accès). Les noues et ruptures de pente imposent des dégagements supplémentaires.
Sur une toiture-terrasse de 40 m², après application de ces reculs, la zone de pose peut se réduire à moins de la moitié de la surface totale.
Obstacles courants à intégrer au plan de pose

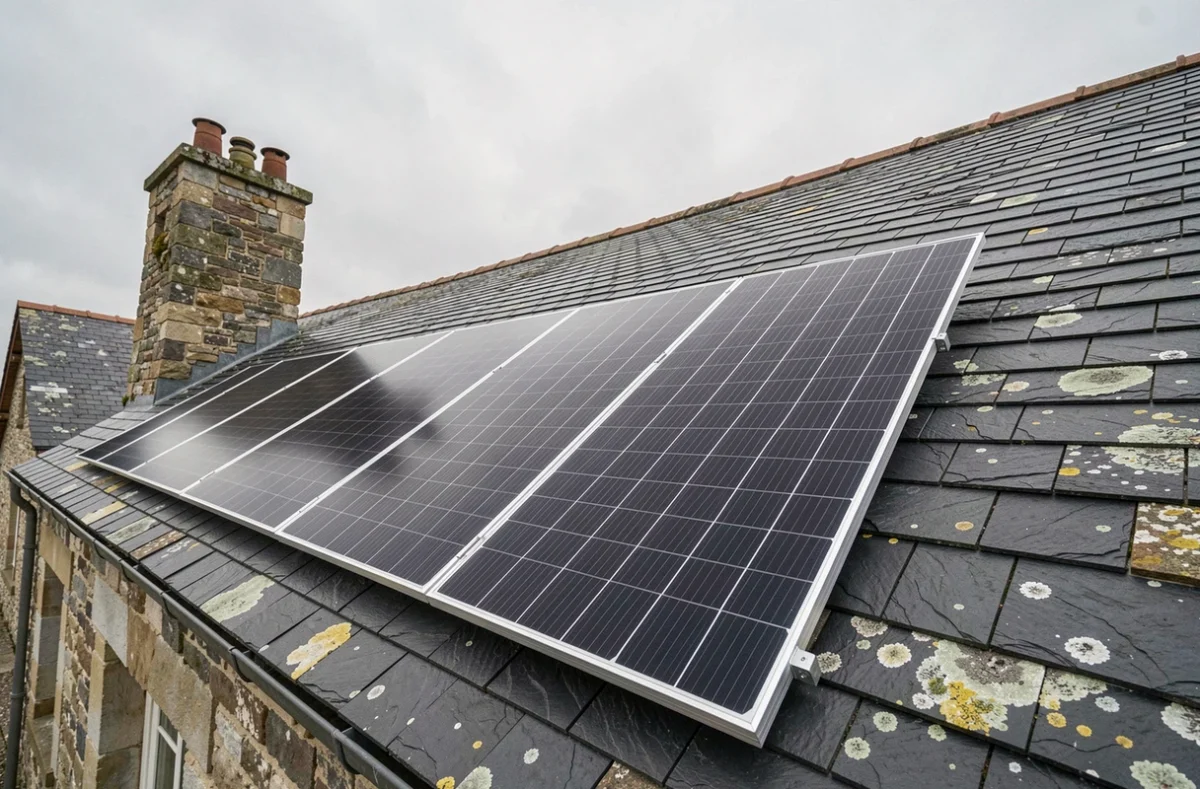

- Cheminées et conduits de ventilation : ils imposent un espacement qui fragmente la zone de pose, obligeant parfois à créer plusieurs champs de panneaux séparés
- Fenêtres de toit (type velux) : elles interrompent la continuité du champ et peuvent empêcher l’installation d’un panneau complet sur la rangée concernée
- Sorties d’aération et antennes : souvent négligées lors des estimations en ligne, elles réduisent la surface utile de quelques dizaines de centimètres autour de chaque point

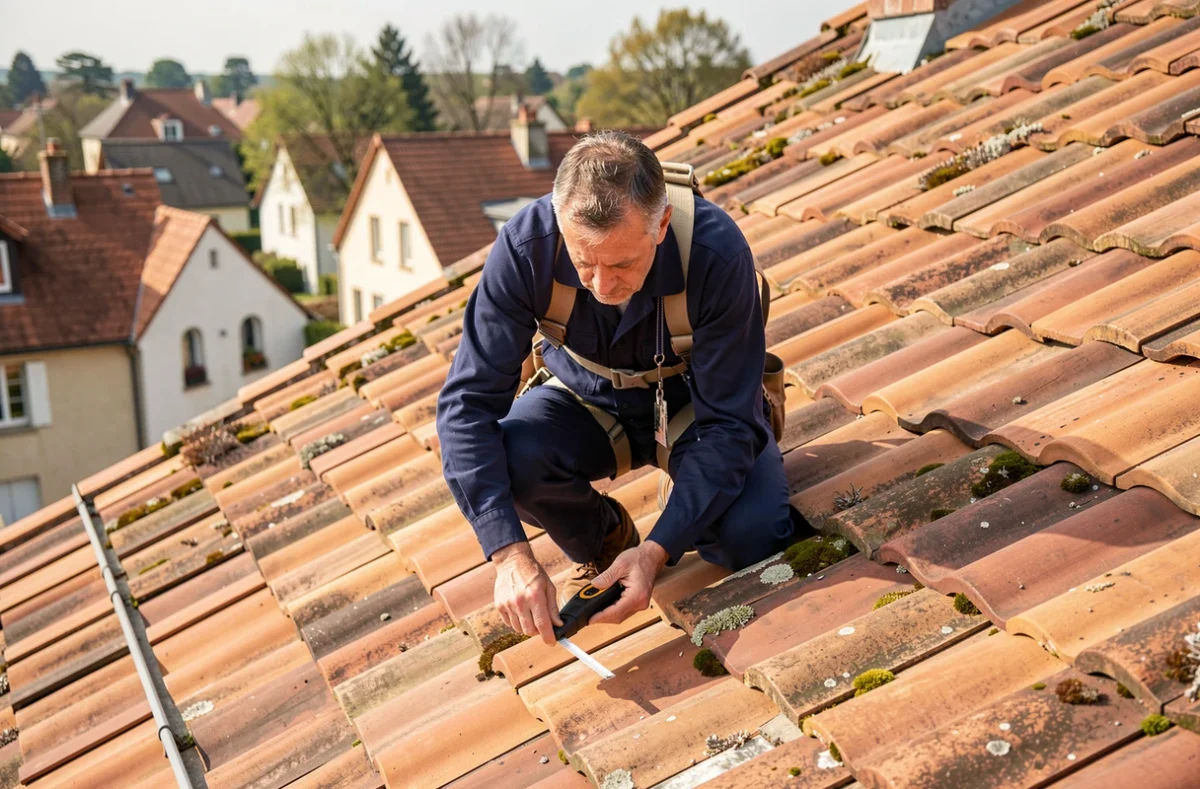

Le choix de la taille des panneaux doit donc se faire après un relevé précis de ces obstacles, pas sur la seule base de la surface au sol du toit.
Adapter la taille du panneau solaire au type de toiture
La géométrie du toit oriente le format de panneau le plus pertinent. Un format standard de 1,7 m² ne convient pas à toutes les configurations.
Toiture deux pans classique
C’est la configuration la plus courante en résidentiel. Le pan orienté sud (ou sud-est/sud-ouest) accueille les modules. Avec des panneaux de 400 Wc mesurant environ 1,70 m sur 1,13 m, une installation de 3 kWc nécessite 7 à 8 panneaux, soit une surface d’environ 14 à 17 m² selon la puissance unitaire exacte.
Sur ce type de toiture, le format standard reste le plus adapté : il se calepiné facilement en rangées régulières et limite les pertes de surface.
Toiture à quatre pans ou en L
Les toitures complexes réduisent la longueur exploitable de chaque pan. Des panneaux plus compacts (format 1,70 m x 1,00 m) permettent de mieux occuper les zones triangulaires proches des arêtiers. À l’inverse, un panneau de 500 Wc mesurant près de 2 m de long peut ne pas tenir sur un pan étroit.
Dans cette configuration, privilégier des modules de puissance intermédiaire augmente la surface couverte sans perte liée aux découpes géométriques du toit.
Toiture en bac acier ou fibrociment
Le système de fixation diffère selon le matériau de couverture. Les panneaux de grande taille (plus de 2 m²) augmentent la prise au vent et nécessitent un lestage ou un ancrage renforcé, ce qui peut poser problème sur des structures légères. Le poids cumulé d’une installation de 9 kWc avec des panneaux de 500 Wc dépasse facilement 500 kg, hors structure de fixation.
Critères de choix et pièges fréquents lors du dimensionnement
Le dimensionnement d’une installation solaire ne se limite pas à diviser la puissance souhaitée par la puissance unitaire d’un panneau. Plusieurs facteurs techniques modifient le résultat.
Puissance de l’installation et consommation réelle
En autoconsommation avec vente de surplus, il est souvent plus rentable de poser un maximum de panneaux plutôt que de sous-dimensionner. Le surplus est racheté, et la rentabilité augmente avec la puissance installée jusqu’à un seuil propre à chaque foyer.
Pour un foyer consommant entre 4 000 et 6 000 kWh par an, une installation de 3 à 6 kWc couvre une part significative des besoins. Au-delà de 9 kWc, les démarches administratives changent de nature (déclaration préalable, voire permis de construire selon les communes).
Erreurs fréquentes à éviter
- Négliger l’orientation et l’inclinaison : un panneau posé plein nord ou avec une inclinaison inadaptée produit bien moins qu’un panneau correctement orienté, quelle que soit sa taille
- Confondre dimension et dimensionnement : la taille physique d’un panneau (en m²) et le dimensionnement de l’installation (nombre de panneaux, puissance totale en kWc) sont deux notions distinctes qui doivent être traitées séparément
- Se fier uniquement aux simulateurs en ligne : ces outils ne tiennent pas compte des obstacles de toiture, des reculs réglementaires ni de l’état de la charpente, et surestiment régulièrement la surface utile
- Ignorer les contraintes d’urbanisme : en secteur protégé (périmètre ABF, site classé), l’Architecte des Bâtiments de France peut imposer des panneaux de couleur ou de format spécifique, voire refuser l’installation
Fourchettes de prix selon la puissance installée
Le coût d’une installation photovoltaïque résidentielle varie selon la puissance totale, le type de pose (surimposition ou intégration au bâti) et la complexité de la toiture. Pour une installation en surimposition, les tarifs pratiqués se situent généralement entre 2 000 et 3 000 euros par kWc posé, déduction faite de la prime à l’autoconsommation.
Les délais moyens entre la signature du devis et la mise en service s’étalent sur plusieurs mois, en raison des démarches auprès d’Enedis et de la mairie. Comptez entre deux et quatre mois dans la majorité des cas, davantage en secteur protégé.
Réglementation et déclarations selon la surface installée
La surface totale de panneaux solaires détermine les obligations administratives. En dessous d’une certaine puissance, une simple déclaration préalable de travaux suffit. Au-delà, un permis de construire peut être exigé, notamment pour les installations au sol ou celles qui modifient l’aspect extérieur du bâtiment de manière significative.
En copropriété, l’installation de panneaux sur le toit nécessite un vote en assemblée générale. Depuis les évolutions récentes du cadre légal, la majorité requise a été assouplie pour faciliter les projets de solarisation, mais le syndic doit inscrire la question à l’ordre du jour et respecter les règles de consultation.
Pour les bâtiments recevant du public, des contraintes supplémentaires s’ajoutent : périphérie libre de 0,90 m, cheminements entre champs de panneaux, et limitation d’un champ photovoltaïque à 300 m² et 30 m de longueur pour des raisons de sécurité incendie.
Le dimensionnement de votre installation solaire dépend autant de la taille des panneaux que de la surface réellement exploitable sur votre toiture. Un relevé précis des obstacles, des reculs réglementaires et de la géométrie du toit reste le seul moyen d’obtenir un chiffrage fiable. Pour recevoir une estimation adaptée à votre situation, remplissez le formulaire de demande de devis ci-dessous : un professionnel vous rappellera pour affiner votre projet.
