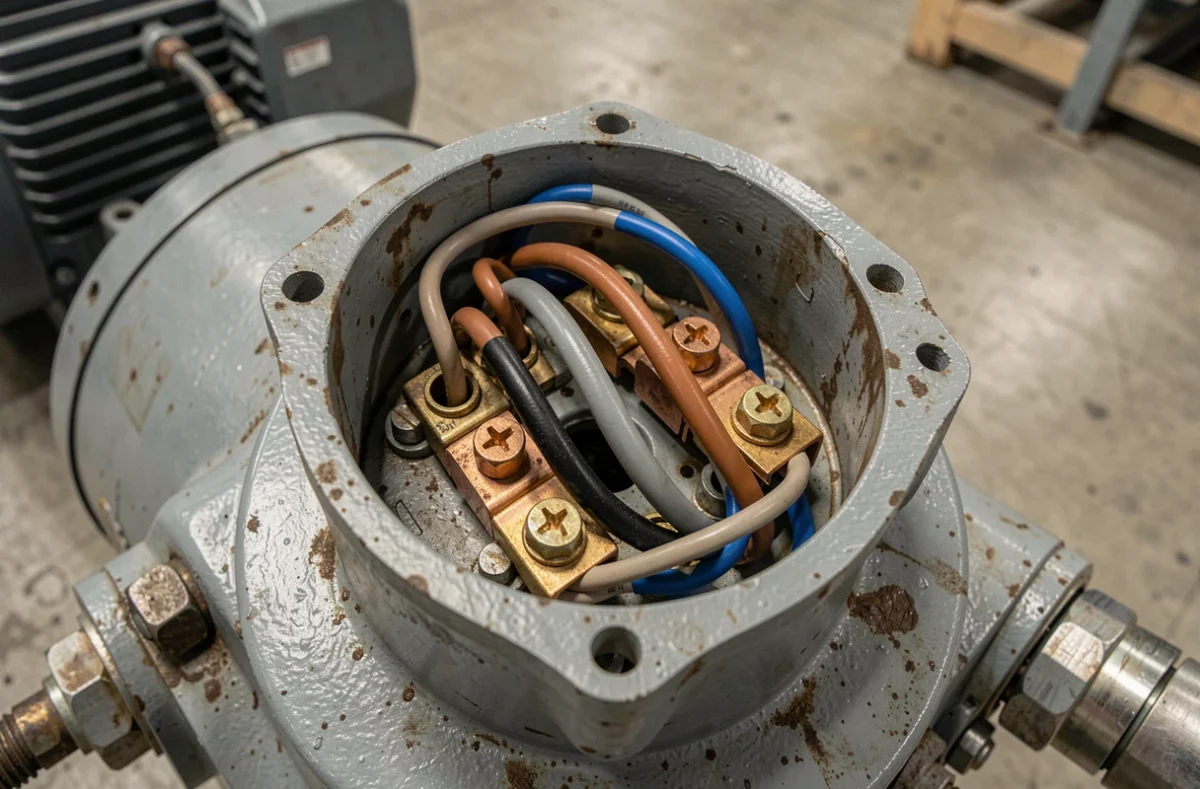

On récupère un moteur triphasé, on ouvre la boîte à bornes, et on tombe sur quatre fils : trois phases et un conducteur bleu. La plaque signalétique indique un couplage en 400 V sans mention du neutre. La question revient sur tous les forums : ce fil bleu, on le branche où sur une prise triphasé 4 fils ? La réponse dépend du type de prise, du moteur et de la protection au tableau.
Prise triphasée 4 broches : trois phases et terre, pas de neutre
La confusion vient du terme « 4 fils ». Sur une prise CEE 4 broches (3P+T), les quatre connexions sont L1, L2, L3 et PE (terre). Le neutre n’a pas de broche dédiée, il n’existe tout simplement pas dans ce circuit.
Un moteur triphasé classique (asynchrone, couplé en étoile ou en triangle sous 400 V) fonctionne exclusivement sur les trois phases. Il n’a pas besoin du neutre pour tourner. La tension de 400 V est mesurée entre deux phases, et le moteur utilise cette tension composée pour créer son champ tournant.
Quand on parle de « branchement prise triphasé 4 fils » pour un moteur, on désigne donc presque toujours une configuration 3P+T. Le quatrième fil est le conducteur de protection (terre), pas le neutre.
Conducteur neutre présent dans le câble : pourquoi et comment le traiter
Sur le terrain, la situation typique est celle-ci : le câble tiré depuis le tableau contient cinq conducteurs (trois phases, un neutre bleu, un vert-jaune pour la terre), parce que c’est un câble standard en installation triphasée domestique. On arrive devant la prise 3P+T avec un fil bleu en trop.
Le neutre ne se raccorde pas à la prise 3P+T
On ne connecte jamais le neutre sur une borne de terre, ni sur une borne de phase libre. Le conducteur neutre doit rester isolé et non raccordé côté prise. On le coupe à bonne longueur, on place un embout isolant ou du ruban, et on le laisse dans la boîte de dérivation ou dans le socle de la prise.
Au tableau, ce neutre reste raccordé au bornier neutre et protégé par le disjoncteur tétrapolaire. C’est une obligation : même non distribué jusqu’au moteur, il doit être correctement sectionné et protégé en amont.
Pourquoi un disjoncteur tétrapolaire si le neutre ne sert pas
La logique est celle de la coupure omnipolaire. Un disjoncteur tétrapolaire coupe simultanément les trois phases et le neutre. Si le neutre reste sous tension sans être sectionné en même temps que les phases, on risque un retour de courant dangereux lors d’une intervention. La révision de la norme NF C 15-100 publiée en août 2024 renforce cette exigence de coupure tétrapolaire en tête d’installation triphasée.
Moteur triphasé avec neutre : le cas du couplage étoile 230 V
Certains moteurs anciens ou spécifiques affichent sur leur plaque un couplage 230/400 V avec indication d’un raccordement au neutre. Ce cas est moins fréquent dans un atelier, mais on le croise sur des machines importées ou des équipements reconvertis.
Sur un tel moteur en couplage étoile 230 V, chaque enroulement est alimenté entre une phase et le neutre. La tension par enroulement est alors de 230 V (tension simple). On utilise alors une prise CEE 5 broches (3P+N+T), qui possède un emplacement dédié pour le neutre.
- Prise 4 broches (3P+T) : trois phases et terre, pour moteurs 400 V sans neutre
- Prise 5 broches (3P+N+T) : trois phases, neutre et terre, pour équipements nécessitant le 230 V via le neutre
- Le type de prise est imposé par le besoin du moteur, pas par le câble disponible
Brancher un moteur 230 V étoile sur une prise 3P+T sans neutre le priverait de sa référence de tension. Il ne démarrerait pas correctement, ou pas du tout.
Vérifications terrain avant de brancher un moteur triphasé
Avant de raccorder quoi que ce soit, quelques contrôles s’imposent. On a vu trop de cas où un fil bleu servait de phase sur d’anciennes installations (câbles antérieurs aux conventions de couleur actuelles).
- Lire la plaque signalétique du moteur : tension, couplage (étoile/triangle), intensité nominale
- Vérifier au multimètre que le fil bleu est bien le neutre et non une phase recolorée
- Contrôler la présence d’un disjoncteur tétrapolaire calibré au tableau, adapté à l’intensité du moteur
- S’assurer que la section du câble correspond au calibre du disjoncteur : 2,5 mm² pour 16 A, 6 mm² pour 32 A
Le sens de rotation du moteur
Une fois le branchement effectué sur la prise 3P+T, on teste le sens de rotation. Si le moteur tourne à l’envers (cas fréquent sur les machines-outils), on inverse deux phases au niveau de la prise ou du bornier, pas la terre. On permute par exemple L1 et L2, et le moteur change de sens.
Les retours varient sur ce point selon les prises utilisées : certaines prises CEE ont un détrompeur qui impose un ordre de brochage. Dans ce cas, l’inversion se fait au tableau ou dans la boîte à bornes du moteur.
Erreurs fréquentes sur le branchement triphasé 4 fils
Le raccordement du neutre sur la borne de terre reste l’erreur la plus dangereuse. Elle met le châssis du moteur sous tension et rend le différentiel inopérant. Le conducteur de protection (vert-jaune) et le neutre (bleu) ont des rôles strictement distincts, même si leur potentiel est proche dans une installation saine.
Autre piège : utiliser un disjoncteur tripolaire au lieu d’un tétrapolaire quand le câble contient un neutre. Le neutre non protégé peut alors rester sous tension lors d’une coupure, ce qui crée un risque lors de toute manipulation ultérieure sur le circuit.
Pour un moteur triphasé 400 V alimenté par une prise 4 broches, la règle reste simple : trois phases sur les bornes L, la terre sur PE, et le neutre isolé proprement en attente. Pas de bricolage, pas de raccordement « au cas où ». Le fil bleu reste en l’air, protégé au tableau, et le moteur tourne sur ses trois phases.
